Werkzeuge – Rechner für Technik und Planung
Netzteil- und Akkuauslegung, Spannungsfall auf der Leitung, Einheiten und Kabelquerschnitt, Ohmsches Gesetz und QR-Codes rechnen, drucken oder als PDF speichern.
Stand:

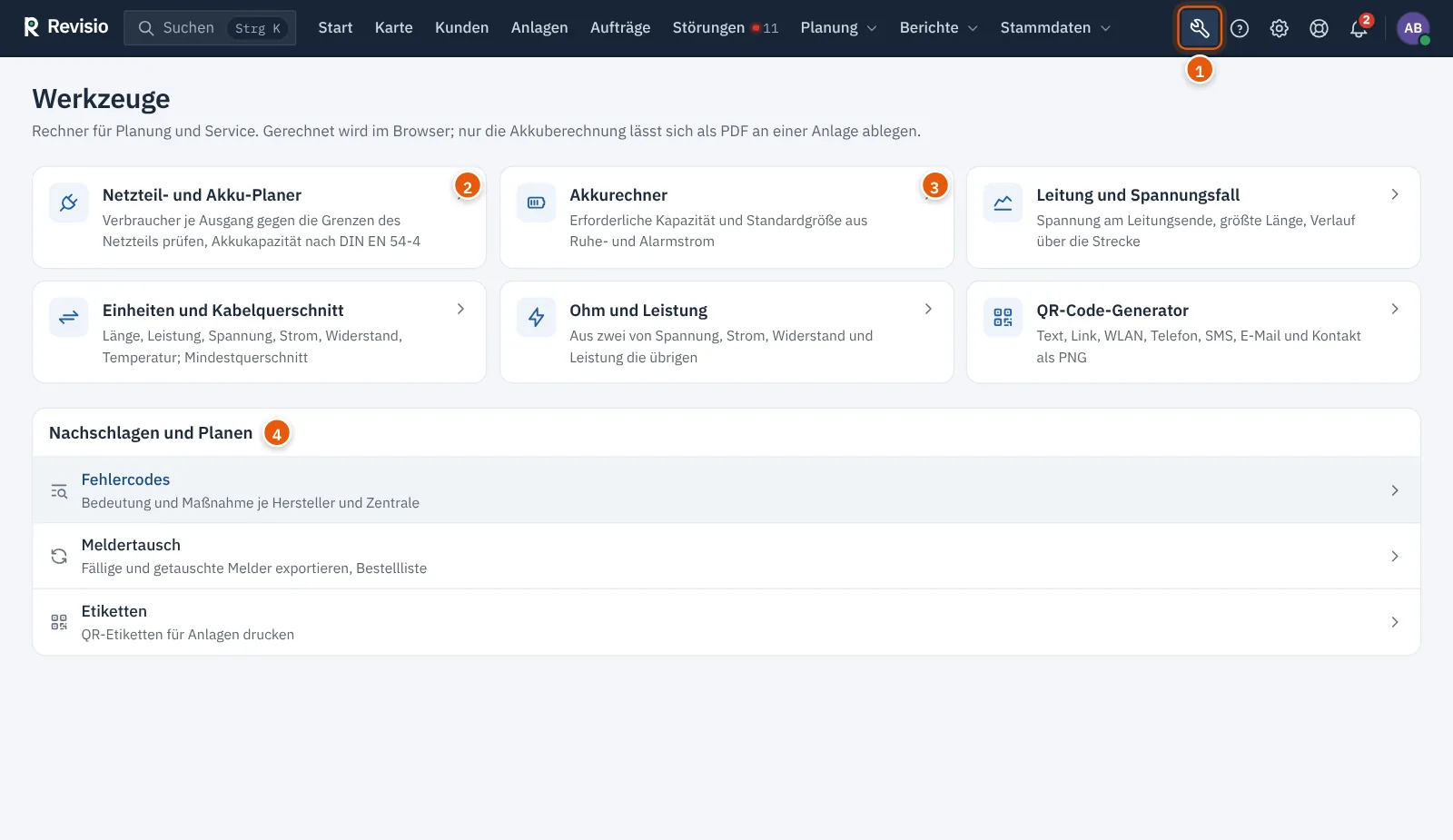

Das Werkzeug-Symbol Werkzeuge rechts in der Kopfleiste, neben der Hilfe, öffnet Rechner, die in Planung und Service immer wieder gebraucht werden. Sie rechnen direkt im Browser und stehen allen angemeldeten Benutzern im Büro offen; gespeichert wird nur eine Akkuberechnung, die Sie ausdrücklich an einer Anlage ablegen. Jede Seite hat oben rechts Drucken; im Druckdialog lässt sich das Ergebnis auch als PDF speichern. Die Übersicht verlinkt außerdem Fehlercodes, Meldertausch und Etiketten, soweit Ihre Rechte das zulassen.
Hinweis
Die Werkzeuge lassen sich unter Verwaltung › Funktionen ausschalten. Dann fehlen sie im Menü und in der Techniker-App.

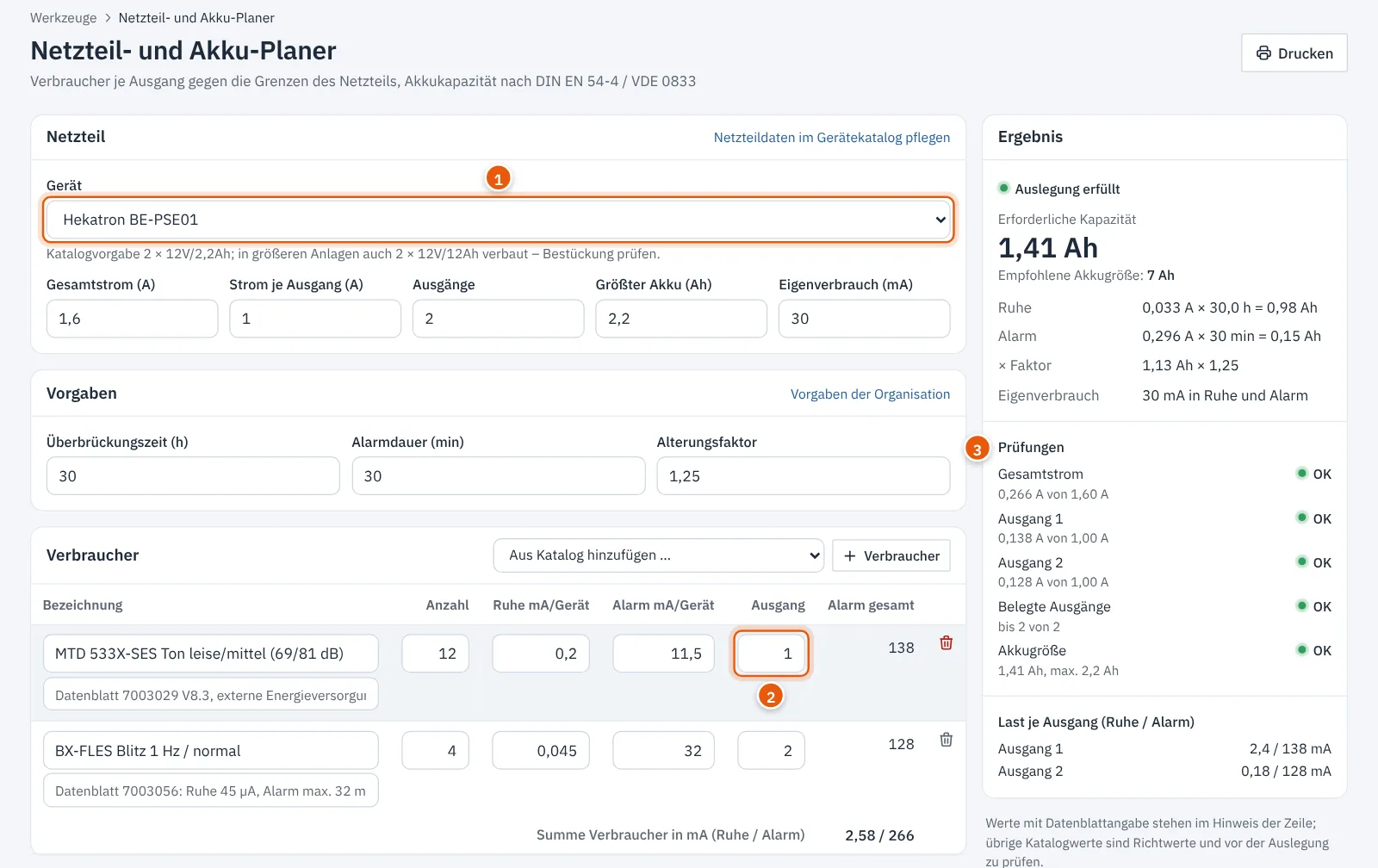

Netzteil- und Akku-Planer#
Prüft, ob ein Netzteil die angeschlossenen Verbraucher tragen kann, und berechnet die Akkukapazität nach DIN EN 54-4 / DIN VDE 0833 – mit denselben Regeln wie der Akkurechner.
- Wählen Sie unter Netzteil ein Gerät aus dem Gerätekatalog oder Eigene Werte und tragen Sie die Grenzen des Datenblatts ein.
- Erfassen Sie die Verbraucher mit Anzahl, Ruhe- und Alarmstrom je Gerät und dem Ausgang, an dem sie hängen. Aus Katalog hinzufügen übernimmt die Werte aus dem Katalog der Stromaufnahmen.
- Überbrückungszeit, Alarmdauer, Alterungsfaktor und die Standard-Akkugrößen kommen aus den Vorgaben der Organisation (Verwaltung › Notstromberechnung).
| Prüfung | Bedingung |
|---|---|
| Gesamtstrom | Alarmstrom aller Verbraucher höchstens Gesamtstrom des Netzteils |
| Ausgang | Alarmstrom je Ausgang höchstens Strom je Ausgang |
| Ausgänge | belegte Ausgangsnummer höchstens Zahl der Ausgänge |
| Akkugröße | erforderliche Kapazität höchstens größter zulässiger Akku |
Sind alle Prüfungen erfüllt, steht oben Auslegung erfüllt, sonst Auslegung nicht erfüllt mit der betroffenen Zeile. Der Eigenverbrauch des Netzteils zählt bei der Kapazität in Ruhe und Alarm mit, bei den Grenzen der Ausgänge nicht.
Tipp
Die Netzteildaten (Gesamtstrom, Strom je Ausgang, Ausgänge, größter Akku, Eigenverbrauch) pflegen Sie einmal im Gerätekatalog. Für die Hekatron-Netzteile BE-PSE-01 und BE-PSE-02 sind sie bereits eingetragen.
Akkurechner#
Ohne Anlage geben Sie Ruhe- und Alarmstrom ein, optional die eingebaute Kapazität. Ergebnis sind die erforderliche Kapazität, die empfohlene Standardgröße, die Reserve und der Verlauf der entnommenen Kapazität Stunde für Stunde.
Mit Anlage wählen rechnen Sie für eine bestimmte Anlage (Recht „Anlagen ansehen“):
- Suchen Sie die Anlage über Nummer, Name, Objekt oder Kunde.
- Revisio übernimmt die eingebauten Zentralen und Netzteile mit ihren Akkus und schlägt die übrigen Komponenten als Verbraucher vor, mit den Strömen aus dem Katalog der Stromaufnahmen. Zeilen ohne Katalogwert sind gelb markiert.
- Wählen Sie die Energieversorgung und ergänzen Sie fehlende Ströme. Die eingebaute Kapazität ergibt sich aus den Akkus; sind sie nicht oder ohne Typ erfasst, tragen Sie sie von Hand ein.
- Als PDF an der Anlage ablegen speichert die Berechnung und legt das PDF „Akkuberechnung“ mit Briefkopf unter den Dokumenten der Anlage ab (Recht „Komponenten bearbeiten“). Frühere Berechnungen stehen darunter und lassen sich mit Übernehmen erneut laden. Einzelheiten stehen unter Akku- und Notstromberechnung.
Leitungs- und Spannungsfallrechner#
Spannungsfall auf einer Zweidrahtleitung aus Systemspannung, Leitungslänge (einfache Strecke), Strom und Querschnitt, für Kupfer (ρ = 0,0178 Ω·mm²/m) oder Aluminium (0,0286 Ω·mm²/m):
| Wert | Formel |
|---|---|
| Spannungsfall | ΔU = 2 × L × I × ρ / A |
| Spannung am Ende | U − ΔU |
| Mindestspannung | U × (1 − zulässiger Spannungsfall) |
| Größte Länge | zulässiger Spannungsfall × U × A / (2 × I × ρ) |
Die Kurve zeigt die Spannung über die Länge der Leitung; die gestrichelte Linie ist die Mindestspannung.
Einheiten und Kabelquerschnitt#
Rechnet Länge, Leistung (1 PS = 735,49875 W), Spannung, Strom, Widerstand und Temperatur um. Der Reiter Kabelquerschnitt nennt für Länge, Strom und zulässigen Spannungsfall den Mindestquerschnitt einer Kupferleitung und den nächsten Standardquerschnitt (0,5 bis 16 mm²).
Ohm und Leistung#
Geben Sie genau zwei der vier Größen Spannung, Strom, Widerstand und Leistung ein; die beiden anderen werden berechnet.
QR-Code-Generator#
Erzeugt QR-Codes für Text, Link, WLAN-Zugang, Telefonnummer, SMS, E-Mail und Kontakt (vCard). PNG speichern lädt das Bild herunter, z. B. für Aushänge in der Technikzentrale. QR-Etiketten für Anlagen drucken Sie dagegen unter Stammdaten › Etiketten.
In der Techniker-App#
Die App enthält einen Netzteil-Planer und einen Leitungsrechner. Beide rechnen offline; der Netzteil-Planer kennt die Netzteile des Gerätekatalogs aus der letzten Synchronisierung. Beide öffnen Sie über das Zahnrad oben rechts unter Einstellungen › Werkzeuge.
