Melder- und Steuergruppenverzeichnis

Meldergruppen- und Steuergruppenverzeichnis nach DIN 14675 als PDF für den Aushang an der Zentrale erstellen und die Komponentenliste exportieren.

Stand:

An jeder Brandmelderzentrale hängt ein Verzeichnis der Meldergruppen, oft auch eins der Steuergruppen. Revisio erstellt beide als PDF nach der Vorlage „Brandmeldeanlage nach DIN 14675“ direkt aus dem Komponentenbaum der Anlage. Nach einem Umbau oder Meldertausch drucken Sie das Verzeichnis einfach neu aus.

Verzeichnis erstellen#

  1. Öffnen Sie an der Anlage den Reiter Melder-Service (oder Komponenten).
  2. Klicken Sie oben rechts auf Exportieren.
  3. Wählen Sie unter Verzeichnisse das Meldergruppenverzeichnis (PDF) oder das Steuergruppenverzeichnis (PDF). Das PDF öffnet sich in einem neuen Fenster.
Menü Exportieren mit den Verzeichnissen
1 Meldergruppenverzeichnis, 2 Steuergruppenverzeichnis, 3 Meldertausch exportieren

Sie brauchen das Recht „Anlagen ansehen“. Exportiert werden immer alle eingebauten Komponenten der Anlage, unabhängig von Filter und Auswahl; ersetzte und ausgebaute fehlen.

Meldergruppenverzeichnis#

Der Kopf nennt Objekt mit Anschrift, Anlagen-Nr., Anzahl der Meldergruppen, Anzahl der Melder gesamt und den Stand. Darunter stehen zweispaltig je Meldergruppe Nummer, Bezeichnung, Melderart und die Anzahl der Melder und Handmelder. Jede Seite wird erst links, dann rechts gefüllt.

Meldergruppenverzeichnis als PDF
Meldergruppenverzeichnis der Anlage SW19 36005 mit 20 Meldergruppen

So zählt Revisio:

  • Gezählt werden eingebaute Melder und Handmelder unter einer Meldergruppe.
  • Melder mit Gruppennummer, aber ohne übergeordnete Meldergruppe zählen zur Gruppe dieser Nummer.
  • Melder ganz ohne Gruppe stehen nur als Hinweis unter dem Kopf („3 Melder ohne Meldergruppe sind nicht aufgeführt.“).
  • Leere Meldergruppen erscheinen mit Anzahl 0.
  • Bezeichnung ist der Name der Meldergruppe, ersatzweise ihr Standort.

Steuergruppenverzeichnis#

Gleicher Aufbau mit Anzahl der Steuergruppen und „Davon Alarmgeber“. Je Steuergruppe stehen Nummer, Einbauort (bei Meldern mit Adresse, z. B. „Flur EG (Melder 12/3)“) und Art: Alarmgeber (Signalgeber) oder Steuerung (Steuerungen, Koppler, Melder mit Steuerausgang).

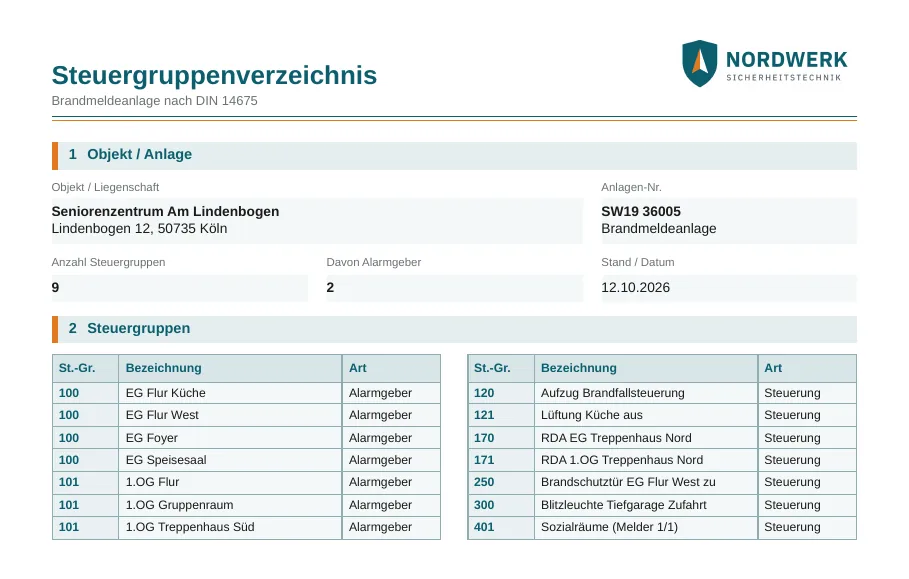

Steuergruppenverzeichnis als PDF
Steuergruppenverzeichnis mit Steuergruppen und Art

Hinweis

Grundlage ist das Zusatzfeld Steuergruppe an den Komponenten. Steuert eine Komponente mehrere Gruppen, tragen Sie die Nummern durch Komma getrennt ein. Ohne dieses Zusatzfeld bleibt das Verzeichnis leer. Zusatzfelder legt die Administration unter Verwaltung > Komponententypen an.

Weitere Exporte im selben Menü#

Eintrag Inhalt
Excel (XLSX) unter Komponentenliste eine Zeile je Komponente in der Reihenfolge des Komponentenbaums, mit Gruppe, Melder-Nr., Ring, Teilnehmeradresse, Typ, Seriennummer, Baujahr, Prüfdaten, Austauschvormerkung, Status, Verschmutzung und allen Zusatzfeldern
CSV gleicher Inhalt, Semikolon, UTF-8
Meldertausch exportieren … siehe Meldertausch exportieren

Häufige Fragen#

Eine Meldergruppe hat die Anzahl 0. Die Gruppe ist angelegt, enthält aber keine eingebauten Melder. Prüfen Sie im Reiter Komponenten, ob die Melder unter der richtigen Gruppe hängen.

Die Bezeichnung einer Gruppe ist falsch. Ändern Sie den Namen der Meldergruppe im Reiter Komponenten und erstellen Sie das PDF neu.
