Karte der Objekte und Anlagen

Alle Objekte mit ihren Anlagen auf der Karte sehen, nach Zustand und Kunde filtern und fehlende Koordinaten ergänzen.

Stand:

Die Karte zeigt alle aktiven Objekte mit Koordinaten und den Zustand ihrer Anlagen. So sehen Sie auf einen Blick, wo Wartungen überfällig sind oder Störungen offen stehen – hilfreich bei der Tourplanung und bei Rückfragen. Die Karte öffnen alle, die das Recht Anlagen ansehen haben.

Karte öffnen#

  1. Klicken Sie in der Kopfleiste auf Karte.
  2. Beim ersten Mal erscheint ein Hinweis zum Datenschutz. Klicken Sie auf Karte anzeigen.

Die Kartenbilder kommen von einem Kachelserver, standardmäßig OpenStreetMap. Dieser Dienst erhält beim Laden Ihre IP-Adresse und den Kartenausschnitt, aber keine Kunden- oder Anlagendaten – die Punkte zeichnet Ihr Browser selbst. Ihre Wahl gilt für Ihr Benutzerkonto. Kartenbilder nicht mehr laden unter der Karte nimmt sie zurück.

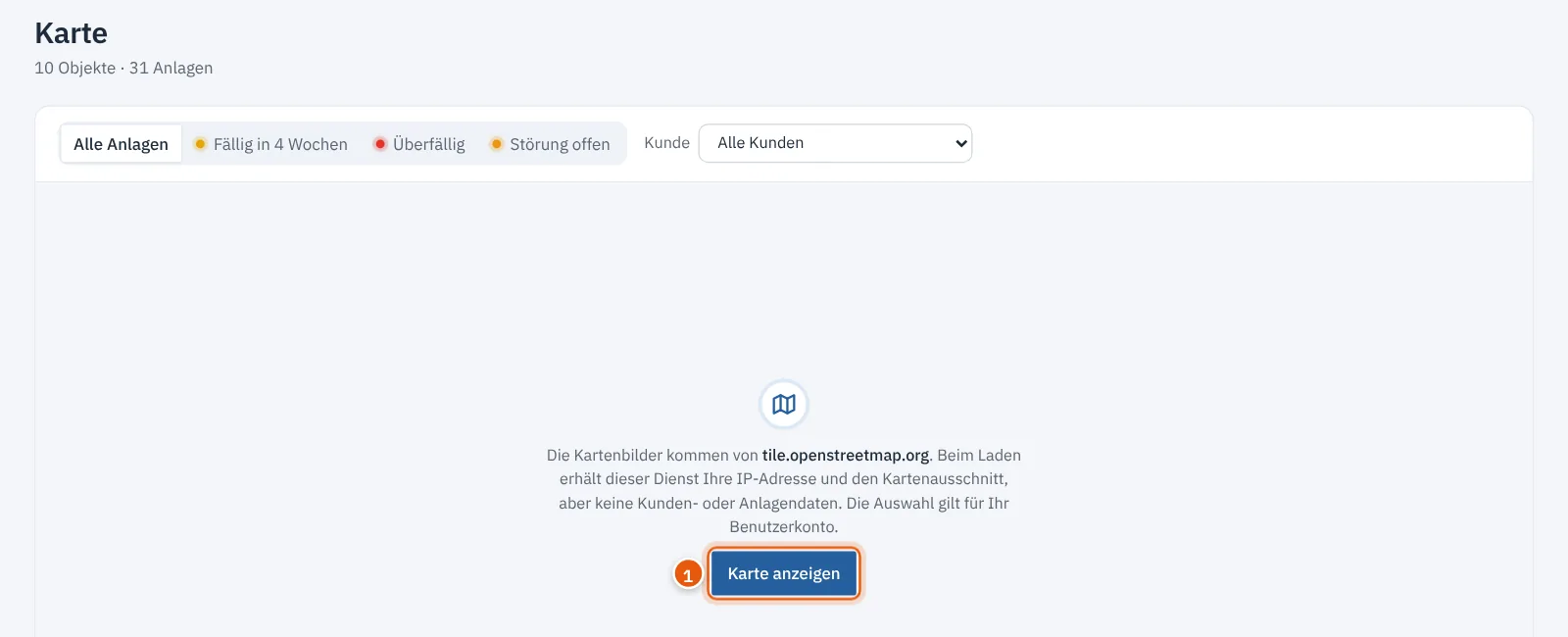

Hinweis zu den Kartenbildern mit der Schaltfläche Karte anzeigen
1 Karte anzeigen

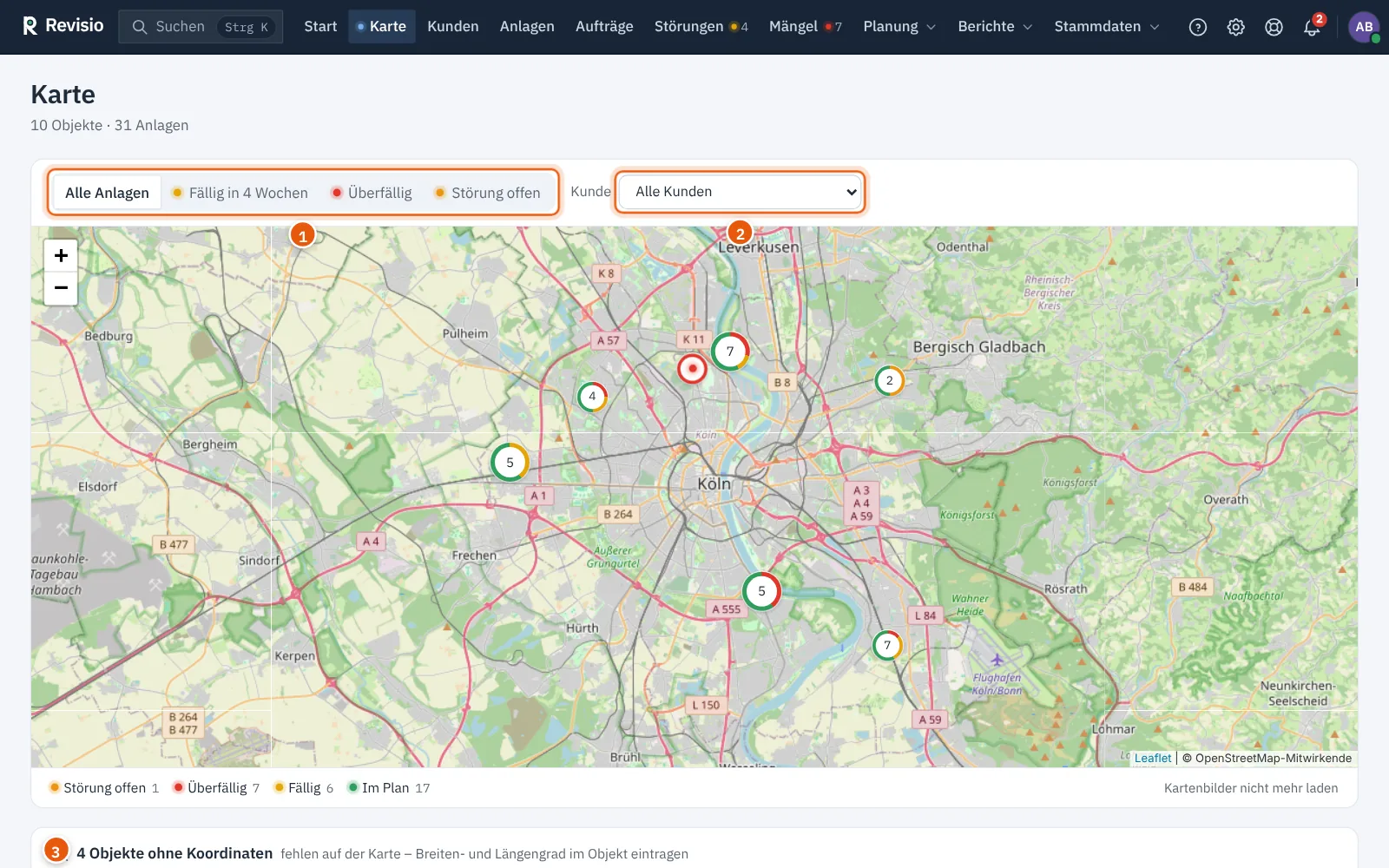

Karte mit Objekten im Raum Köln, Filter nach Zustand und Kunde und der Legende
1 Filter nach Zustand, 2 Filter nach Kunde, 3 Objekte ohne Koordinaten

Punkte und Farben#

Element Bedeutung
Zahl im Punkt Anzahl der Anlagen am Objekt
Ring um den Punkt Zustand der Anlagen: orange Störung offen, rot Überfällig, gelb Fällig, grün Im Plan
größerer Kreis mehrere nahe Objekte zusammengefasst; ein Klick zoomt hinein
Legende unter der Karte Anzahl der Anlagen je Zustand

Ein Klick auf ein Objekt öffnet ein Fenster mit Objektnummer, Objekt, Kunde, Adresse und den Anlagen mit nächster Fälligkeit. Die Anlagennummer führt direkt zur Anlage.

Geöffnetes Objektfenster auf der Karte mit zwei Anlagen und ihrem Zustand

Filtern#

  • Alle Anlagen, Fällig in 4 Wochen, Überfällig, Störung offen zeigen nur Objekte mit Anlagen in diesem Zustand.
  • Kunde beschränkt die Karte auf einen Kunden.

Der Filter steht in der Adresse der Seite. Sie können die gefilterte Karte als Lesezeichen speichern oder den Link weitergeben.

Objekte ohne Koordinaten#

Unter der Karte nennt … Objekte ohne Koordinaten die Objekte, die auf der Karte fehlen, mit Link zum Bearbeiten. Tragen Sie dort Breitengrad und Längengrad ein, siehe Objekte und Zugangsinformationen.

Hinweis

Revisio ermittelt Koordinaten nicht automatisch aus der Adresse. Auch Objekte, die per Datenimport angelegt wurden, brauchen ihre Koordinaten von Hand.

Häufige Fragen#

Die Karte bleibt grau. Die Kartenbilder sind nicht freigegeben oder der Kachelserver ist nicht erreichbar. Klicken Sie auf Karte anzeigen. Bleibt sie grau, prüft die Administration die Einstellungen des Servers.

Ein Objekt fehlt. Es hat keine Koordinaten, ist archiviert oder hat keine Anlagen im gewählten Zustand.
